海馬15P 挂机改短轴详细图解资料

没高板船，同时为缩短尺寸减少携带重量，在学习了其他大虾们的经验后决定对海马15P挂机进行改短轴手术，有了前人经验，再做起来省事不少，在此先感谢各位热心帮助的船友们。

下面看图说话吧。

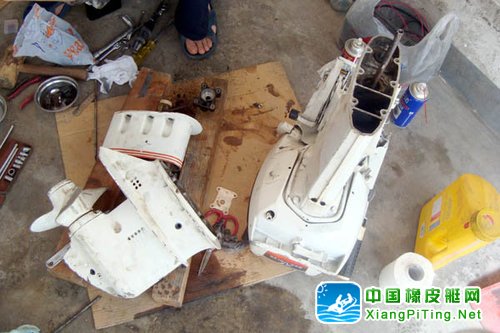

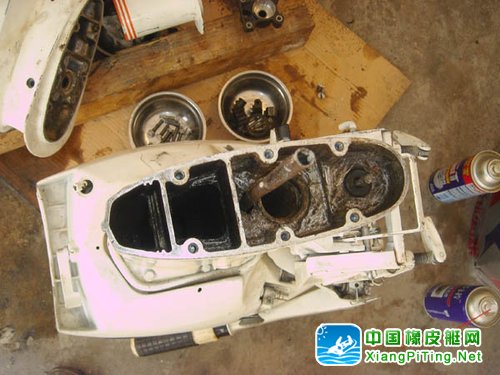

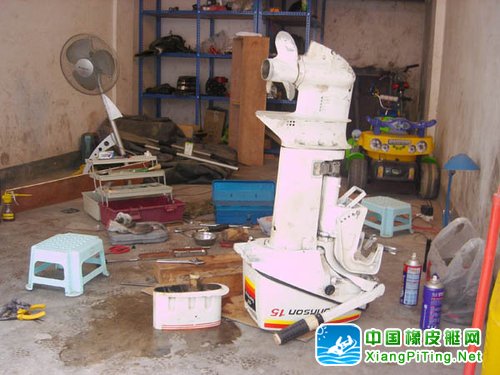

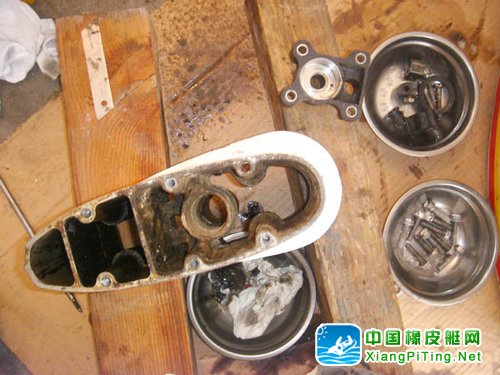

分解比较简单，卸下中部的锣钉后小心抬起，再拧下靠近发动机部分那节内的换档杆连接螺钉，即可分解取出，其中会有上下连接的传动轴和冷却水管要拔

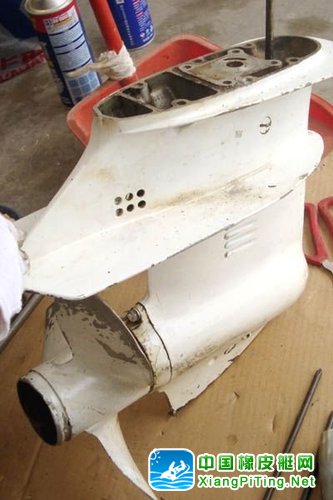

螺旋桨的下部分

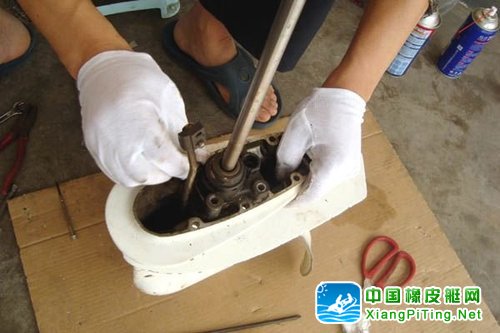

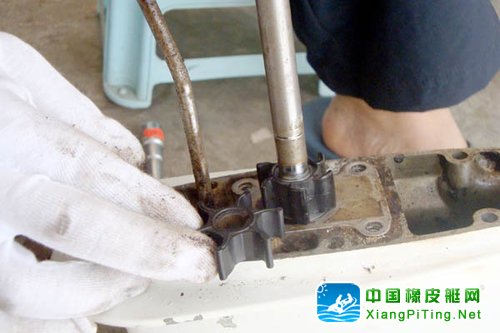

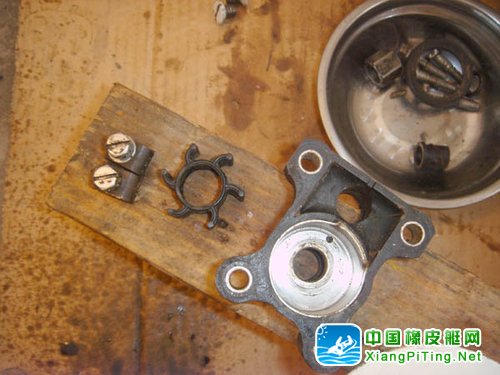

冷却水泵部分，其中有卡销锁定拨水轮，要卸下水泵才能取出传动轴

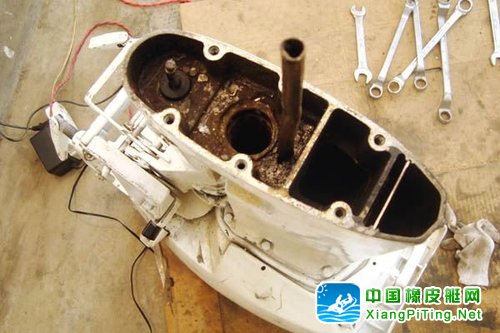

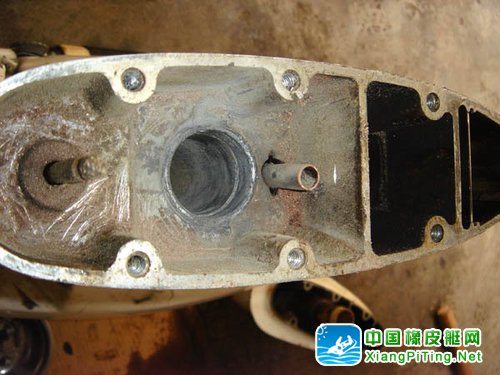

上部的冷却水管

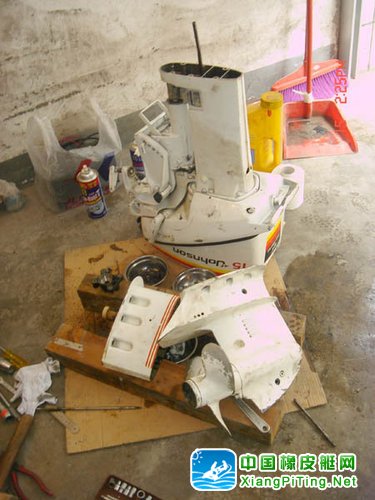

都出來了

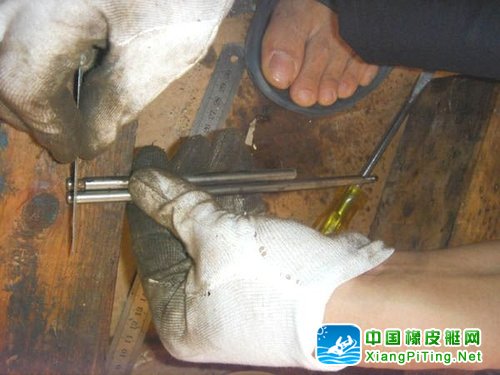

开始进行切割手术，首先对冷却水管操作，比画好尺寸哦

小心不要让切割碎物掉入传动轴空内

切好的样子

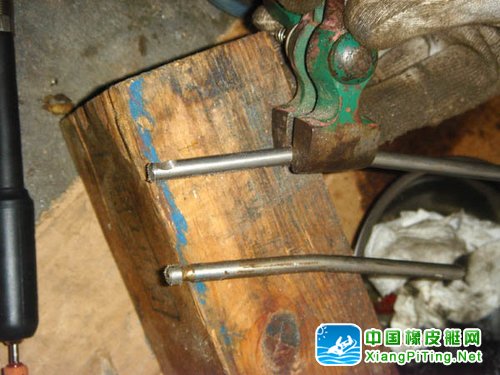

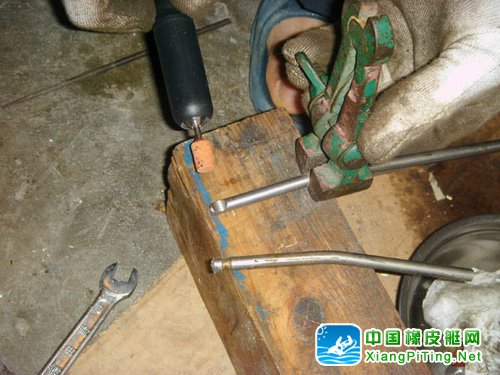

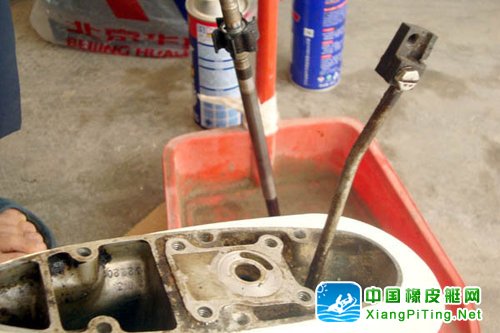

然后对换档杆进行处理，拧下螺旋桨部分的换档杆，切割，并加工锁定槽

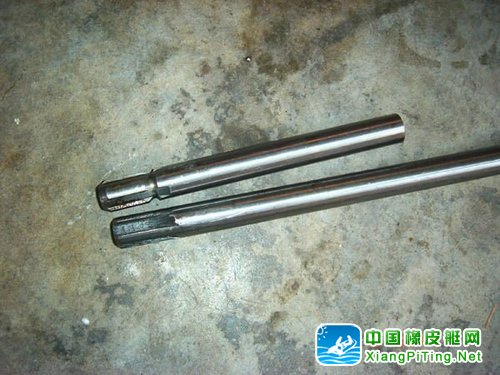

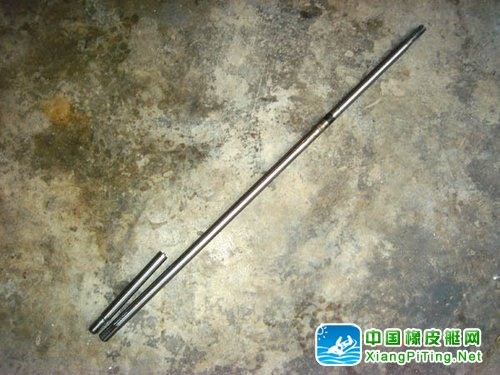

传动轴因为要进行铣加工，呵呵，只能外送加工，不过也实惠，20来块搞定。下面是加工好的短轴

原轴有一装密封圈的槽，觉得没太大用途没加工，装的时候抹多些黄油就可以了。

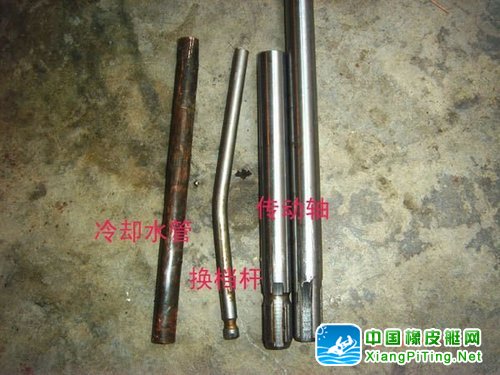

改短轴需要处理的部件，裁切尺寸都差不多的

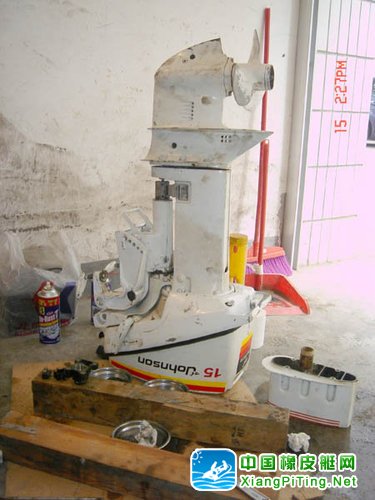

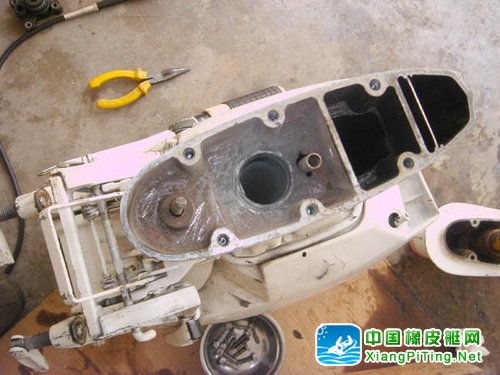

切好这个后可以套起看看短轴效果

再换下机油，打些黄油，装好就OK了，下次出去完就轻松几公斤了。

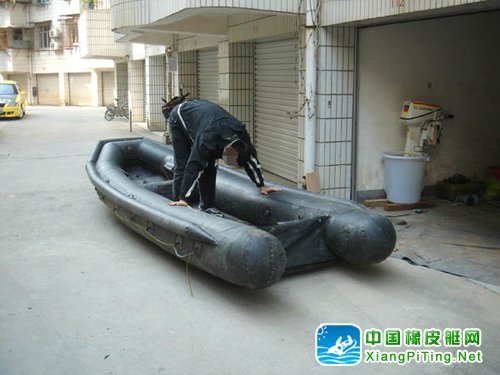

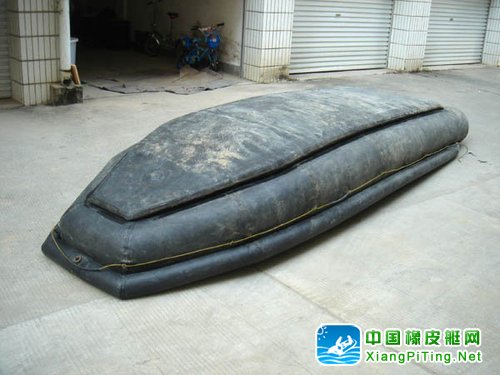

大艇顺便也保养一下，只要勤做保养，这些东西都是很耐用的
