汽油发动机工作原理图解

汽油发动机机械增压和双涡轮增压

[日期:2014-10-28] 来源:橡皮艇网  作者:橡皮艇网 [字体: ]

机械增压又是怎样的?

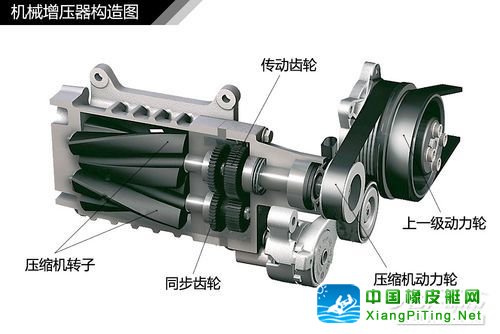

相对于涡轮增压,机械增压(Supercharger)的原理则有所不同。机械增压主要是通过曲轴的动力带动一个机械式的空气压缩机旋转来压缩空气的。与涡轮增压不同的是,机械增压工作过程中会对发动机输出的动力造成一定程度的损耗。

由于机械增压器是直接由曲轴带动的,发动机运转时,增压器也就开始工作了。所以在低转速时,发动机的扭矩输出表现也十分出色,而且空气压缩量是按照发动机转速线性上升的,没有涡轮增压发动机介入那一刻的唐突,也没有涡轮增压发动机的低速迟滞。但是在发动机高速运转时,机械增压器对发动机动力的损耗也是很大的,动力提升不太明显。

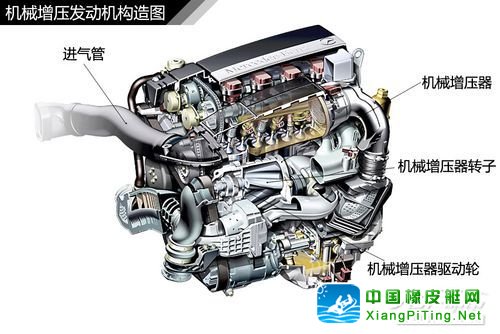

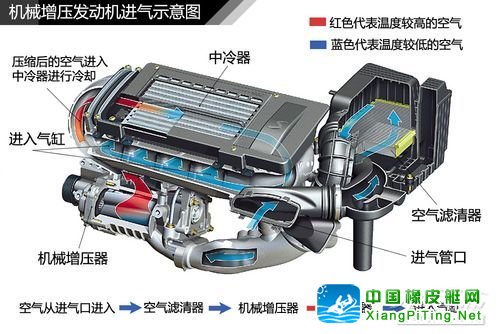

(机械增压工作原理)

● 双增压发动机是怎样工作的?

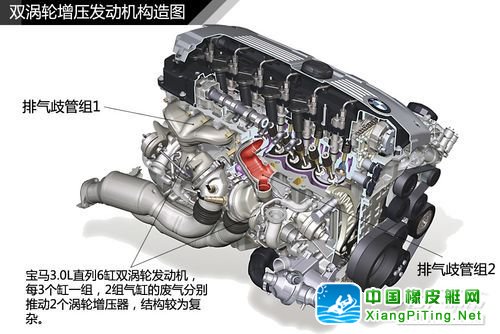

双增压发动机,顾名思义就是指一台发动机上装有两个增压器。如一台发动机上采用两个涡轮增压器,则称为双涡轮增压发动机。如宝马3.0L直列六缸发动机,采用的就是两个涡轮增压器。

针对废气涡轮增压的涡轮迟滞现象,排气管上并联两只同样的涡轮(每三个缸一组连接一个涡轮增压器),在发动机低转速的时候,较少的排气即可驱动涡轮高速旋转以产生足够的进气压力,减小涡轮迟滞效应。(宝马BMW M5 F10 双涡轮增压发动机)



前面了解到,涡轮增压器在低转速时有迟滞现象,但高速时增压值大,发动机动力提升明显,而且基本不消耗发动机的动力;而机械增压器,是发动机运转直接驱动涡轮,没有涡轮增压的迟滞,但是是损耗部分动力、增压值较低。那把它们结合一起就岂不是可以优势互补了?

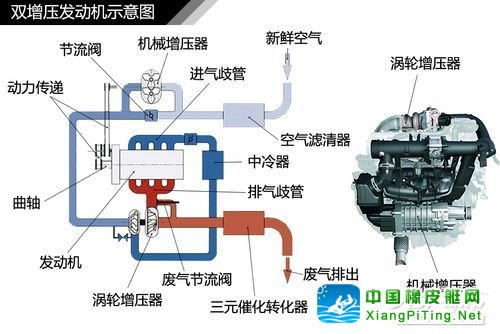

双增压发动机示意图(涡轮增压器+机械增压器)



如大众高尔夫GT上装备的1.4升TSI发动机,设计师就把涡轮增压器和机械增压器结合到了一起。将机械增压器安装到发动机进气系统上,涡轮增压器安装在排气系统上,从而保证发动机在低速、中速和高速时都能有较好的增压效果。(大众1.4 TSI双增压发动机)



在我们日常养车中,定期更换机油机滤、检查水箱水是必不可少的项目,这对发动机的工作性能有着重要的影响。机油、水箱水分别是发动机润滑系和冷却系的重要载体,那它们是怎样对发动机进行润滑和冷却的呢?下面我们一起来了解一下吧。

【内容导航】
第1页:汽油发动机动力来源 第2页:汽油发动机的气缸排列模式
第3页:4冲程汽油发动机的做工模式 第4页:汽油发动机的气缸燃烧过程
第5页:汽油发动机进气和排气过程、气门结构 第6页:汽油发动机凸轮轴结构
第7页:汽油发动机可变正时气门解析 第8页:丰田VVT-i、本田i-VTEC、宝马Valvetronic、奥迪AVS可变气门结构
第9页:汽油发动机活塞、曲轴是如何配合运动的 第10页:汽油发动机的排量、压缩比
第11页:汽油发动机缸内直喷技术 第12页:汽油发动机涡轮增加技术详解
第13页:汽油发动机机械增压和双涡轮增压 第14页:汽油发动机的润滑和冷却
