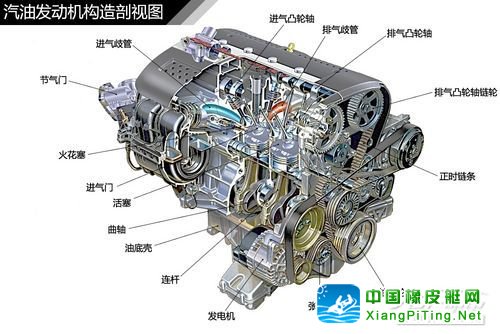

汽油发动机工作原理图解

汽油发动机的气缸排列模式

气缸数不能过多

一般的汽油发动机都是以四缸和六缸发动机居多，既然发动机的动力主要是来源于气缸，那是不是气缸越多就越好呢?其实不然，随着汽缸数的增加，发动机的零部件也相应 的增加，发动机的结构会更为复杂，这也降低发动机的可靠性，另外也会提高发动机制造成本和后期的维护费用。所以，汽车发动机的汽缸数都是根据发动机的用途 和性能要求进行综合权衡后做出的选择。像V12型发动机、W12型发动机和W16型发动机只运用于少数的高性能汽油发动机。

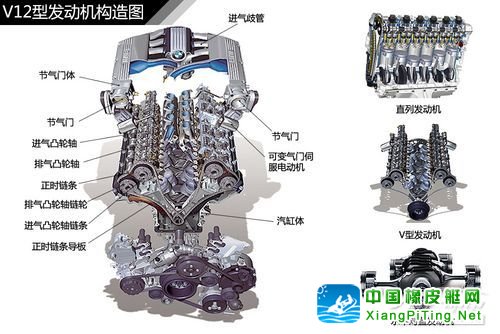

● V型发动机结构

其 实V型发动机，简单理解就是将相邻气缸以一定的角度组合在一起，从侧面看像V字型，就是V型发动机。V型发动机相对于直列发动机而言，它的高度和长度有所 减少，这样可以使得发动机盖更低一些，满足空气动力学的要求。而V型发动机的气缸是成一个角度对向布置的，可以抵消一部分的震动，但是不好的是必须要使用 两个气缸盖，结构相对复杂。虽然发动机的高度减低了，但是它的宽度也相应增加，这样对于固定空间的发动机舱，安装其他装置就不容易了。

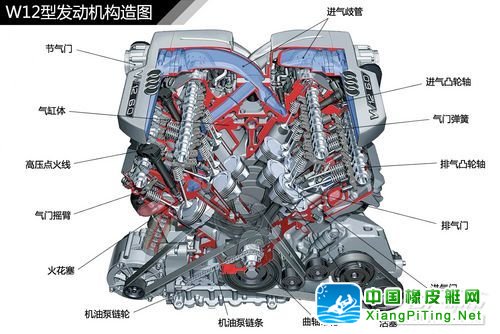

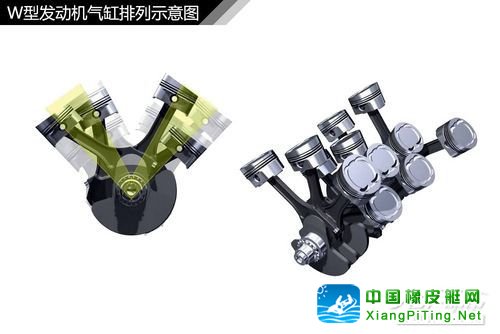

● W型发动机结构

将 V型发动机两侧的气缸再进行小角度的错开，就是W型发动机了。W型发动机相对于V型发动机，优点是曲轴可更短一些，重量也可轻化些，但是宽度也相应增大， 发动机舱也会被塞得更满。缺点是W型发动机结构上被分割成两个部分，结构更为复杂，在运作时会产生很大的震动，所以只有在少数的汽油发动机应用。

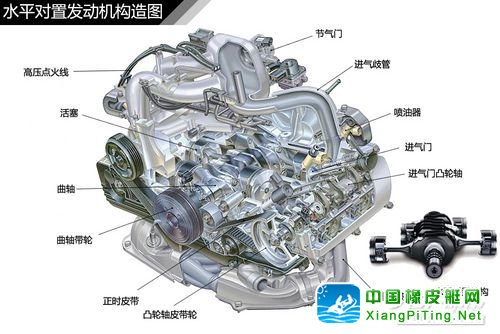

● 水平对置发动机结构

水平对置发动机的相邻气缸相互对立布置（活塞的底部向外侧），两气缸的夹角为180°，不过它与180°V型发动机还是有本质的区别的。水平对置发动机与直列发动机类似，是不共用曲柄销的（也就是说一个活塞只连一个曲柄销），而且对向活塞的运动方向是相反的，但是180°V型发动机则刚好相反。水平对置发动 机的优点是可以很好的抵消振动，使发动机运转更为平稳；重心低，车头可以设计得更低，满足空气动力学的要求；动力输出轴方向与传动轴方向一致，动力传递效 率较高。缺点：结构复杂，维修不方便；生产工艺要求苛刻，生产成本高，在知名品牌的轿车中只有保时捷和斯巴鲁还在坚持使用水平对置发动机。
