汽油发动机工作原理图解

丰田VVT-i、本田i-VTEC、宝马Valvetronic、奥迪AVS可变气门结构

丰田VVT-i可变气门正时系统

丰田的可变气门正时系统已广泛应用，主要的原理是在凸轮轴上加装一套液力机构，通过ECU的控制，在一定角度范围内对气门的开启、关闭的时间进行调节，或提前、或延迟、或保持不变。

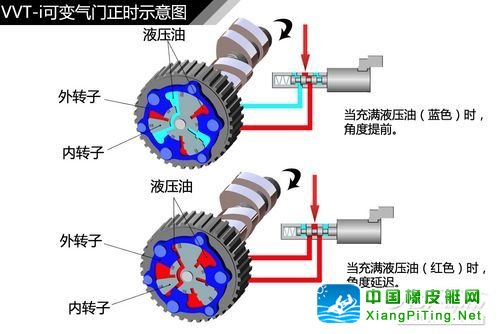

凸轮轴的正时齿轮的外转子与正时链条(皮带)相连，内转子与凸轮轴相连。外转子可以通过液压油间接带动内转子，从而实现一定范围内的角度提前或延迟。

● 本田i-VTEC可变气门升程系统

本田的i-VTEC可变气门升程系统的结构和工作原理并不复杂，可以看做在原来的基础上加了第三根摇臂和第三个凸轮轴。它是怎样实现改变气门升程的呢?可以简单的理解为，通过三根摇臂的分离与结合一体，来实现高低角度凸轮轴的切换，从而改变气门的升程。

当发动机处于低负荷时，三根摇臂处于分离状态，低角度凸轮两边的摇臂来控制气门的开闭，气门升程量小;当发动机处于高负荷时，三根摇臂结合为一体，由高角度凸轮驱动中间摇臂，气门升程量大。

● 宝马Valvetronic可变气门升程系统

宝马的Valvetronic可变气门升程系统，主要是通过在其配气机构上增加偏心轴、伺服电机和中间推杆等部件来改变气门升程。当电动机工作时，蜗轮蜗杆机构会驱动偏心轴发生旋转，再通过中间推杆和摇臂推动气门。偏心轮旋转的角度不同，凸轮轴通过中间推杆和摇臂推动气门产生的升程也不同，从而实现对气门升程的控制。

● 奥迪AVS可变气门升程系统

奥迪的AVS可变气门升程系统，主要通过切换凸轮轴上两组高度不同的凸轮来实现改变气门的升程，其原理与本田的i-VTEC非常相似，只是AVS系统是通过安装在凸轮轴上的螺旋沟槽套筒，来实现凸轮轴的左右移动，进而切换凸轮轴上的高低凸轮。

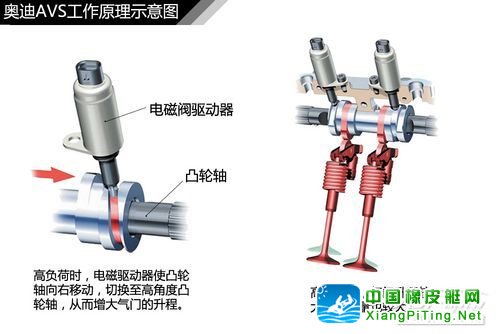

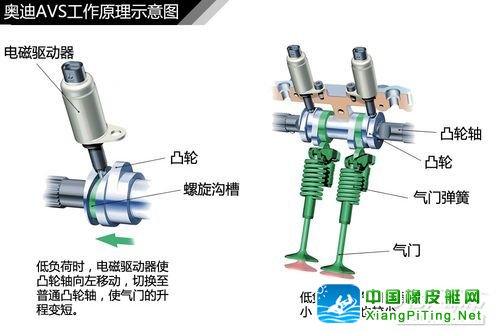

发动机处于高负荷时，电磁驱动器使凸轮轴向右移动，切换到高角度凸轮，从而增大气门的升程;当发动机处于低负荷时，电磁驱动器使凸轮轴向左移动，切换到低角度凸轮，以减少气门的升程。

随着对能源和环保的要求日趋严格，发动机也要不断升级进化，才能满足人们的需求。如时下的“缸内直喷”、“分层燃烧”、“可变排量”等名词相信大家并不陌生，到底它们的工作原理是怎样的？下面我们一起来了解一下吧。
